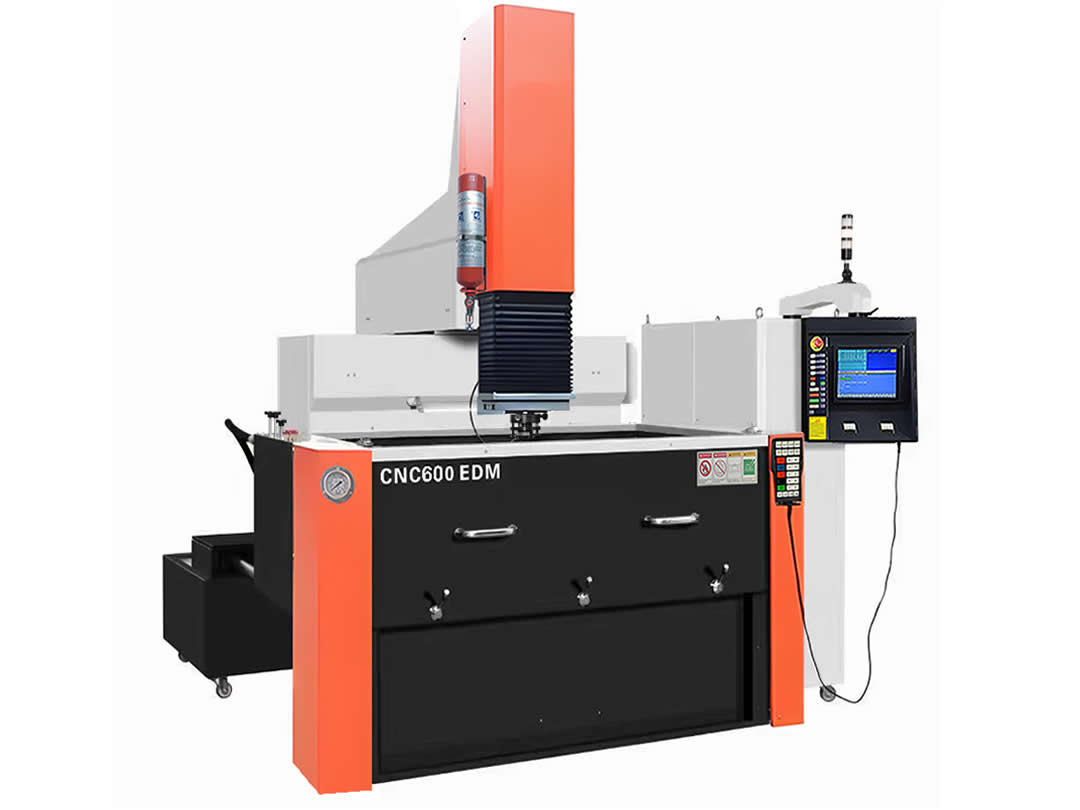

CNC600鏡面火花機

發布時間：2025-06-27瀏覽次數：23

CNC600

鏡面電火花加工機主要應用于復雜模具型腔加工，且表面具有鏡面反光效果、尤其適用于不便于進行拋光的復雜曲面的精密加工，可以省去手工拋光工序，提高因手工拋光帶來的精度誤差和質量。縮短模具制造周期。鏡面加工只是其中功能之一，高精度，高效率也是其重要特征。尤其在高精密模具的應用中優勢明顯，具有十分重要的實際意義。

機械特點：

● 主機采用有限元技術分析，優良的強韌鑄鐵，結構加強筋的科學合理布局，使得床身、立柱獲得了高剛性和較小的熱變形，從而使得機床實現了高精度、高速度的加工性能；

● XY軸移動采用滑枕式結構（牛頭結構），相對移動被加工物的放電結構，實現數控軸全行程運動的穩定性，消除XY軸移動的起伏誤差和偏轉誤差；

● 采用固定工作臺的形式，承重能力大，不會因工作臺面荷重而影響加工精度，更適合大、中型模具的加工；

● 進口超精密級直線導軌和研磨級滾珠絲桿傳動，加工軸摩擦系數小，剛性好，運動反應更為靈敏，可實現高速加工；

● 放電加工是通過電腦控制移動電極來實現單軸或多軸聯動自動加工；

● 主軸有二條精密滾動導軌支承，滾珠絲桿驅動，交流伺服電機控制，具有高動態精度控制和免維護性能；

● 主軸桿為雙螺母預加載型，保證無反向間隙，驅動矩小，微量進給準確可靠，交流伺服系統配上相應的控制系統，實現自適應控制加工；

● 主軸下部裝有一個帶T型槽的電極連接板，電極連接板與主軸是絕緣的，它可以直接裝夾大型電極，也可以裝上各種工具以滿足小電極裝夾的需要；

● 工作液槽采用向下拉的手控門設計，節省操作空間，集中潤滑系統設計，有利于機床的維護和保養；

● 采用自動供油系統，可自行設定供油量及供油間隔，保證其運動順暢。

CNC系統主要功能

● 全新的電火花數控系統搭載了Windows7嵌入式操作系統，多軸聯動功能（可支持六軸聯動選配）；

● 專家系統，配有強大的加工工藝數據庫，自動生成各種不同型腔加工工藝模塊，可根據不同材質的加工要求選擇應用。能進行電極和工件材料的組合加工；銅/鋼、石墨鋼、銅/鋁合金、石墨/鋁合金、銀鎢/鋼、銅鎢/鋼、銀鎢/硬質合金、銅鎢/硬質合金、銅/鋅合金、石墨/鋅合金、銅/銅合金；

● 硬質合金專用回路、高速石墨加工回路、鏡面加工回路、超高精加工回路、梨皮面加工回路（選配）等；

● 搖動功能:自由搖動，加工到底側搖，象限搖動，鎖定指定軸搖動，自定義象限區域搖動；

● 超精PIKA加工電路鏡面加工功能：精細的電流控制電路，具有更好的大面積超精加工性能，同時具有出色的清角性能；

● 實現大面積高光潔度、小面積超精PIKA鏡面加工電路：AI數控電源搭載PIKA加工電路，可實現Ra值優于0.1μm的均一性鏡面加工；

● 高精度高效率低損耗：實現機床加工的高精度（重復定位精度≤5μm）、高效率（≥530mm/min）、低電極損耗率（≤0.1%）；

● 自動加工功能：輸入電極和工件的材料、加工面積、電極的收縮率、所需的表面光潔度等。然后，控制系統根據專家數據庫自動計算從粗加工到精加工的加工參數；

● 自動定位功能：端面定位、中心定位、拐角定位、內孔定位、隨機三點定位、出料位置自主定位等；

● 具有電極消耗自動補正能力，在多孔加工時，可預設電級損耗量。計算機將自動補償深度，使每孔深度一致；

● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點；

● CNC指令，標準G代碼，ISO代碼；

● 斷電復位，錯誤信息提示功能；

● 可做二軸六向側放，多孔加工、圓、方擴孔、45度清角加工，任意角度放射擴孔、平面擴孔、三軸螺旋加工；

● 安全控制功能：過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。

主要技術參數

項目	參數
工作液槽尺寸	1600×950×540mm
工作臺面尺寸	900×500mm
工作臺XYZ軸行程	600×400×350mm
定位精度	0.008mm
重復定位精度	0.005mm
工作臺到電極平頭最小/最大距離	320～670mm
最大電極重量	100kg
最大工件重量	2000kg
電源	3PH-380V ±10% ,50/60Hz
最大加工電流	50A
功率	9KVA
最大加工速度	530mm3/min
電極消耗比	<0.1%
最佳表面粗細度	Ra 0.1μm
控制方式及軸數	三軸三聯動（標配），四軸四聯動（選配）
油槽開閉方式	手動下拉
電源柜類型	懸臂版
操作系統	Windows
系統語言	中文/英文
輸入方式	觸摸屏、鍵盤、U盤、局域網
顯示方式	15"TFT-LCD
手控盒	手動脈沖發生器（3M）
位置指令	絕對/增量方式
各軸運動方式	X、Y、Z軸伺服控制
各軸補償	各軸分別進行步距誤差補償、間隙補償
插補方式	直線、圓弧、螺旋線
各軸分辨率	0.4μm
最小驅動單位	1μm
XYZ軸驅動方式	交流伺服
控制電箱尺寸	800×1200×2000mm
控制電箱重量	350kg
加工液過濾方式	交換式紙芯過濾器
過濾精度	5～10μm
機器重量	3500kg
機床外觀尺寸	2750×2720×2530 mm
